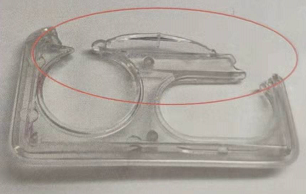

料花

1.機(jī)臺(tái)方面:

(1)料筒、螺桿磨損或過膠頭、過膠圈存在料流死角，長(zhǎng)期受熱而分解。

(2)加熱系統(tǒng)失控，造成溫度過高而分解，應(yīng)檢查熱電偶、發(fā)熱圈等加熱元件是否有問題。螺桿設(shè)計(jì)不當(dāng)，造成個(gè)解或容易帶進(jìn)空氣。

2.模具方面:

(1)排氣不良。

(2)模具中流道、澆口、型腔的磨擦阻力大，造成局部過熱而出現(xiàn)分解。

(3)澆口、型腔分布不平衡，冷卻系統(tǒng)不合理都會(huì)造成受熱不平衡而出現(xiàn)局部過熱或阻塞空氣的通道。

(4)冷卻通路漏水進(jìn)入型腔。

3.塑料方面:

(1)注塑加工的塑料濕度大，添加再生料比例過多或含有有害性屑料(屑料極易分解)，應(yīng)充分干燥塑料及消除屑料。

(2)從大氣中吸潮或從著色劑吸潮，應(yīng)對(duì)著色劑也進(jìn)行干燥，最好在機(jī)臺(tái)上裝干燥器。

(3)塑料中添加的潤(rùn)滑劑、穩(wěn)定劑等的用量過多或混合不均，或者塑料本身帶有揮發(fā)性溶劑。混合塑料受熱程度難以兼顧時(shí)也會(huì)出現(xiàn)分解。

(4)塑料受污染，混有其它塑料。

4.加工方面:

(1)設(shè)置溫度、壓力、速度、背壓、熔膠馬達(dá)轉(zhuǎn)速過高造成分解，或壓力、速度過低，注射時(shí)間、保壓不充分、背壓過低時(shí)，由于未能獲得高壓而密度不足無法熔解氣體而出現(xiàn)銀紋，應(yīng)設(shè)置適當(dāng)?shù)臏囟?、壓力、速度與時(shí)間及采用多段注射速度。

(2)背壓低、轉(zhuǎn)速快易使空氣進(jìn)入料筒，隨熔料進(jìn)入模具，周期過長(zhǎng)時(shí)融料在料筒內(nèi)受熱過長(zhǎng)而出現(xiàn)分解。

(3)料量不足，加料緩沖墊過大，料溫太低或模溫太低都影響料的流動(dòng)和成型壓力，促使氣泡的生成。

缺膠

造成注塑制品射料不滿的主要原因是缺料和注射壓力與速度不妥(包括阻力造成壓力過于耗損)。 可能由以下幾個(gè)方面的原因?qū)е露?

1.注塑機(jī)臺(tái)原因:

機(jī)臺(tái)的塑化量或加熱率不定，應(yīng)選用塑化量與加熱功率大的機(jī)臺(tái);

螺桿與料筒或過膠頭等的磨損造成回料而出現(xiàn)實(shí)際充模量不中;熱電偶或發(fā)熱圈等加熱系統(tǒng)故障造成料筒的實(shí)際溫度過低;注射油缸的密封元件磨損造成漏油或回流，而不能達(dá)到所需的注射壓力;射嘴內(nèi)孔過小或射嘴中心度調(diào)節(jié)不當(dāng)造成阻力過大而使壓力消耗。

2.注塑模具原因:

1.模具局部或整體的溫度過低造成入料困難，應(yīng)適當(dāng)提高模溫;

2.模具的型腔的分布不平衡。制件壁厚過薄造成壓力消耗過磊而且 充模不力。應(yīng)增加整個(gè)制件或局部的壁厚或可在填充不足處的附近，設(shè)置輔助流 或澆口解決。

3.模具的流道過小造成壓力損 耗;過大時(shí)會(huì)出現(xiàn)射膠無力;過于粗糙都會(huì)造成制件不滿。應(yīng)適當(dāng)設(shè)置流道的大小，主流道與分流道，澆口之間的過渡或本身的轉(zhuǎn)彎處應(yīng)用適當(dāng)?shù)膱A弧過渡。

4.模具的排氣不良。進(jìn)入型腔的料受到來不及排走的氣體壓力的阻擋而造成充填不滿。可以充分利用螺桿的縫隙排氣或降低鎖模力利用分型面排氣，必要時(shí)要開設(shè)排氣溝道或氣孔。

塑料產(chǎn)品產(chǎn)生填充不足的解決辦法

產(chǎn)品設(shè)計(jì)：設(shè)計(jì)塑件的形體結(jié)構(gòu)時(shí)，應(yīng)注意塑料制品的厚度與熔料填充時(shí)的極限流動(dòng)長(zhǎng)度。在塑料模具注射成型中，塑件的厚度通常為1~ 3mm,大型塑件為3~ 6mm。材料：更換材料或添加助劑以改善流動(dòng)性。將噴嘴拆下清理或擴(kuò)大模具冷料穴和流道截面面積。模具：設(shè)計(jì)澆注 系統(tǒng)時(shí)要注意澆口平衡。在流動(dòng)過程中，澆口或流道壓力損失太大

磁鐵斷裂的缺陷定義

注塑生產(chǎn)時(shí)磁鐵斷裂是指在注塑過程中，由于注射壓力或模具配合精度的問題，導(dǎo)致完整的磁鐵從某個(gè)部位產(chǎn)生裂紋或斷開，造成成型后塑料產(chǎn)品的缺陷。 對(duì)于塑料注塑產(chǎn)品來說，磁鐵是存在一定的功能性要求的。所以這種缺陷一旦發(fā)生，產(chǎn)品直接報(bào)廢，該缺陷屬于功能性的致命缺陷。

塑料制品加工收縮痕的解釋

加工收縮痕 塑料加工收縮問題是塑料加工中最常見的問題之一，對(duì)表面質(zhì)量要求高的塑料制品，收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高產(chǎn)品質(zhì)量勢(shì)在必行在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴(yán)重，這是由于較厚區(qū)

塑料注塑的問題分析和解決

注塑加工廠家在塑料制品生產(chǎn)匯總出現(xiàn)這些縮孔、縮水、不飽模、毛邊、熔接痕、銀絲、噴痕、燒焦、翹曲變形、開裂/破裂、尺寸超差及其它常見注塑問題描述、原因分析，以及在模具設(shè)計(jì)、成型工藝控制、產(chǎn)品設(shè)計(jì)及塑料材料等方面之解決對(duì)策。●注塑件周邊缺膠、不飽模的原因分析及解決對(duì)策●批鋒(毛邊)的原因分析及

塑料產(chǎn)品加工的注意事項(xiàng)是什么？

塑料加工注意事項(xiàng)1、塑料注塑加工收縮問題是塑料加工中最常見的問題之一，對(duì)表面質(zhì)量要求高的塑料制品，收縮更是棘手的問題。因此隨著塑料加工工藝的不斷完善，以最大限度地減少塑料加工收縮問題，提高產(chǎn)品質(zhì)量勢(shì)在必行。2、在塑料加工注塑塑料部件較厚位置，如筋肋或突起處形成的收縮要比鄰近位置更嚴(yán)重，這是由于較厚區(qū)域
