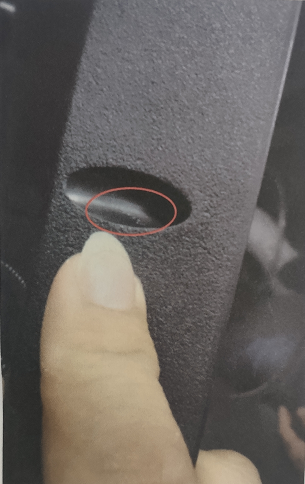

①塑料模具腔內(nèi)粗糙，光潔度差

②塑料加工內(nèi)含有水分或揮發(fā)物過多，或塑料顏料分解變質(zhì)

③供料不足，塑化不良或塑料流動性差④模具壁有水分和油污

⑤使用脫模劑過量或選用不當(dāng)

⑥融料在模腔內(nèi)與腔壁沒完全接觸

⑦注射速度慢，壓力低

⑧脫模斜度小，脫模不良或制品表面硬度低，易劃傷磨損

⑨料粒大小不均，或混入不相溶料產(chǎn)生色澤不均、銀絲等

解決辦法：

①注塑加工廠再次對模具型腔進(jìn)行拋光作業(yè)

②干燥塑料原料，合理使用回收料，防止雜質(zhì)摻入

③檢查下料口情況以及塑膠料塑化情況，再調(diào)節(jié)參數(shù)

④清潔和修理漏水裂痕或防止水汽在壁面凝結(jié)，擦凈油污

⑤正確選用少量的脫模劑，清潔工模

⑥可通過加大射膠壓力、提高模溫、增加供料來改善

⑦增大射膠壓力和速度設(shè)定，增加熔膠溫度，增加背壓

⑧修改模具斜度，合理選用頂針參數(shù)，操作時精心作業(yè)

⑨混料時注意料粒大小要均勻，防止其他料誤入

塑料制品的優(yōu)點有哪些？

1、加工特性好塑料可以根據(jù)使用要求加工成多種形狀的產(chǎn)品，且加工工藝簡單，宜于采用機械化大規(guī)模生產(chǎn)。2、質(zhì)輕塑料的密度在0.8-2.2g/cm3之間，一般只有鋼的1/3-1/4，鋁的1/2，混凝土的1/3，與木材相近。用于裝飾裝修工程，可以減輕施工強度和降低建筑物的自重。3、比強度大塑料的比強度遠(yuǎn)高于水泥混凝土，接近甚至超

流道澆口的作用

①調(diào)節(jié)及控制料流速度，防止倒流。當(dāng)注射壓力消失后， 封鎖型腔，使尚未冷年固化的塑料不會倒流回分流道。②熔體經(jīng)過澆口時，會因剪切及擠壓而升溫，有利于熔體的填充型腔。③在多腔注塑模具中，當(dāng)分流道采用非平衡布置時，可以通過改變澆口的大小來控制進(jìn)料量，使各腔能在差不多相同的時間內(nèi)同時充滿，這稱為人工平衡進(jìn)料。

注塑成型熔接痕的缺陷及解決辦法

熔接痕熔接痕是由于來自不同方向的熔融樹脂前端部分被冷卻、在結(jié)合處未能完全融合而產(chǎn)生的。一般情況下，主要影響外觀，對涂裝、電鍍產(chǎn)生影響。嚴(yán)重時，對塑料制品強度產(chǎn)生影響（特別是在纖維增強樹脂時，尤為嚴(yán)重）可參考以下幾項予以改善：l）調(diào)整成型條件，提高流動性。如，提高樹脂溫度、提高模具溫度、提高注射壓力及速

塑料制品模具定做要注意哪3個方面

塑料制品模具一般需要在150°C-200°C下進(jìn)行工作，除了受到一定壓力作用外，還要承受溫度影響，根據(jù)其成型條件，模具一般需要具備以下性能：1、具有較好的熱穩(wěn)定性。塑料模具成型加工經(jīng)熱處理后因線膨脹系數(shù)小，熱處理變形小，溫度差異引起的尺寸變化率小，金相組織和模具尺寸穩(wěn)定，可減少或不再進(jìn)行加工，即可保證模具尺寸

塑料產(chǎn)品基本驗收方法的制定

塑料產(chǎn)品的缺陷基本分為以下三種。 1、致命缺陷:與安全有關(guān)的缺陷，我們在注塑模具生產(chǎn)加工時，如突出的規(guī)角、漏電、有毒等危害人體健康和安全的缺陷。所以，對于塑料產(chǎn)品來說，前期的結(jié)構(gòu)設(shè)計盡量不要存在悅角，材料的選擇要考慮環(huán)保，安全性能測試是至關(guān)重要的一步。
